Panduan Pemilihan Konektor Koaksial RF Frekuensi Tinggi: Pencocokan Tepat untuk Membuka Ketinggian Baru dalam Transmisi Sinyal
Di bidang seperti komunikasi, pengujian dan pengukuran, serta dirgantara, konektor koaksial RF frekuensi tinggi berfungsi sebagai "jembatan kritis" yang memastikan transmisi sinyal yang stabil. Konektor yang dipilih secara tepat dapat meminimalkan hilangnya sinyal semaksimal mungkin dan meningkatkan kinerja sistem; pemilihan yang tidak tepat tidak hanya dapat menyebabkan kegagalan peralatan tetapi juga meningkatkan biaya perawatan jangka panjang. Oleh karena itu, penguasaan metode pemilihan ilmiah konektor koaksial RF frekuensi tinggi sangat penting bagi setiap praktisi.
I. Faktor Pemilihan Inti: Dari "Pencocokan Parameter" ke "Adaptasi Skenario"
Memilih konektor koaksial RF frekuensi tinggi bukanlah perbandingan parameter yang sederhana. Sebaliknya, perlu mempertimbangkan secara komprehensif faktor multi-dimensi seputar persyaratan sistem untuk memastikan setiap pilihan secara akurat memenuhi skenario aplikasi yang sebenarnya.
1. Frekuensi: "Batas Kecepatan" Transmisi Sinyal
Frekuensi adalah prasyarat utama untuk pemilihan. Konektor yang berbeda memiliki rentang frekuensi operasi yang sangat berbeda, yang secara langsung menentukan apakah mereka dapat memenuhi kebutuhan transmisi sinyal sistem. Contohnya:
Konektor BNC, dengan kinerja yang stabil, banyak digunakan dalam skenario frekuensi rendah dari DC hingga 4GHz, umumnya ditemukan pada peralatan pemantauan dan terminal komunikasi kecil.

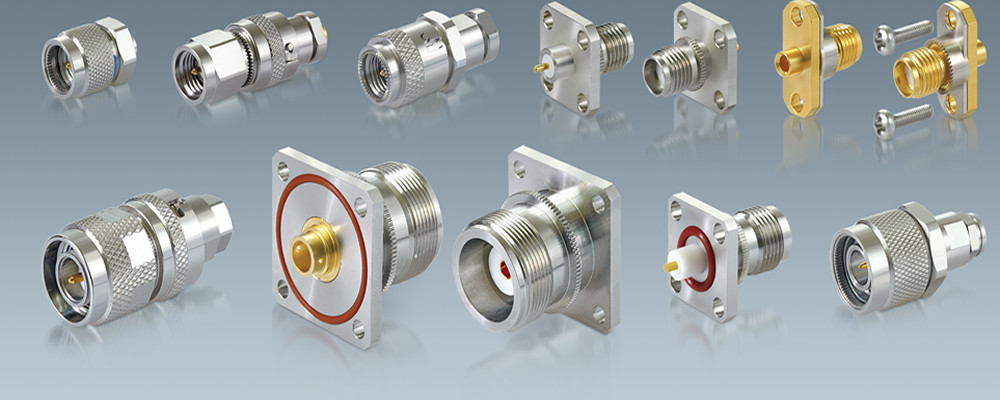

Konektor SMA lebih fleksibel, beroperasi di bawah 12,4GHz saat dipasangkan dengan kabel fleksibel dan hingga 26,5GHz dengan kabel semi-kaku, menjadikannya pilihan umum untuk perangkat komunikasi seperti router dan stasiun pangkalan.

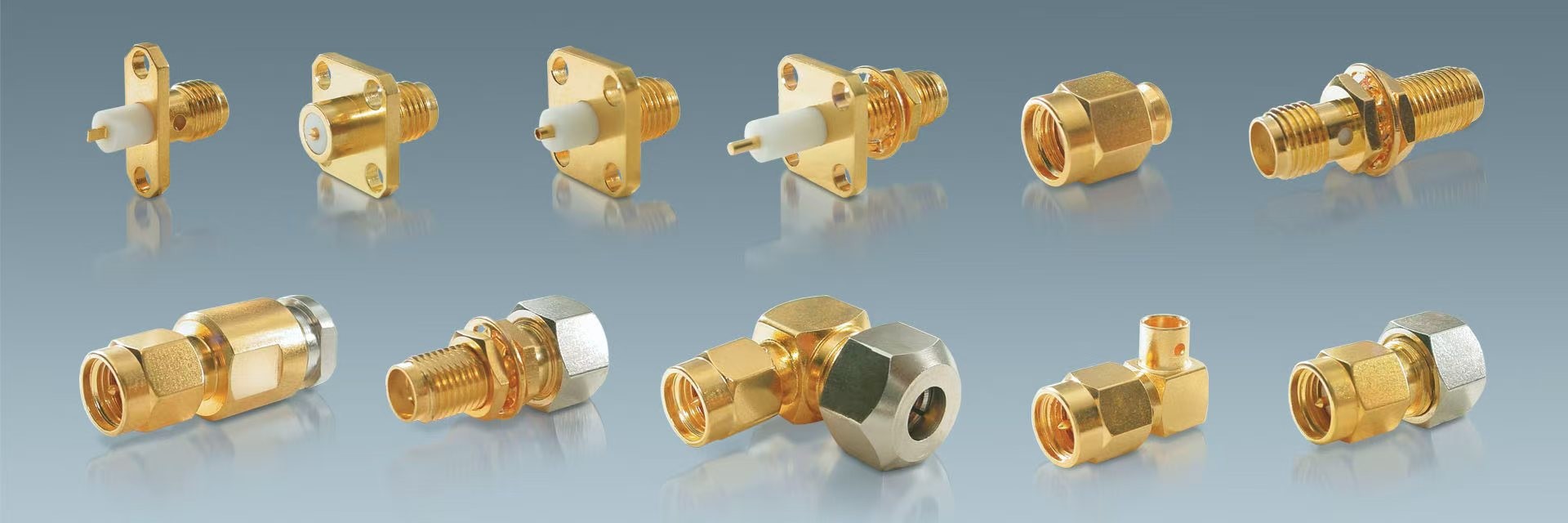

Untuk bidang frekuensi tinggi seperti komunikasi gelombang milimeter, konektor 2,92mm menonjol, dengan frekuensi operasi maksimum 110GHz, dengan mudah memenuhi persyaratan frekuensi tinggi dari instrumen pengujian kelas atas dan komunikasi satelit.
Selama pemilihan, sangat penting untuk memastikan rentang frekuensi konektor sepenuhnya mencakup frekuensi operasi sistem untuk menghindari distorsi sinyal karena ketidakcocokan frekuensi.
2. Struktur Mekanik dan Metode Koneksi: Menyeimbangkan Kenyamanan dan Stabilitas
Struktur mekanik (tipe antarmuka) dan metode koneksi konektor secara langsung memengaruhi efisiensi pemasangan dan ketahanan guncangan. Di antara tipe antarmuka yang umum:

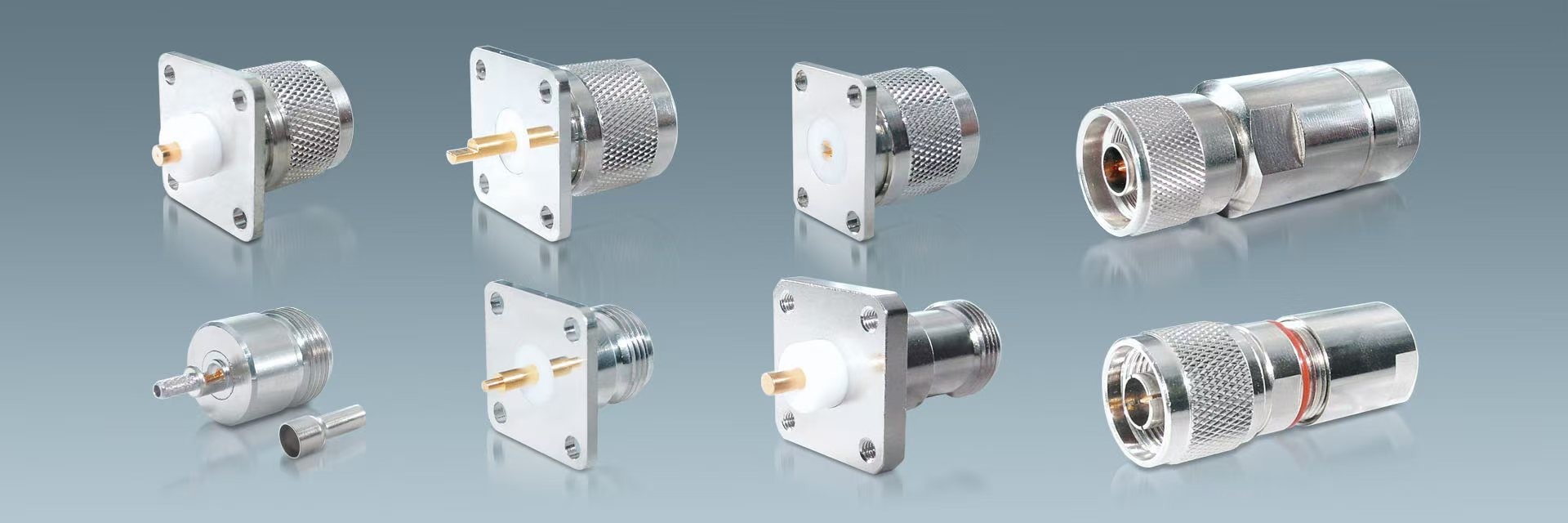

Konektor tipe-N mengadopsi koneksi berulir, menampilkan struktur yang kuat, kinerja pelindung yang sangat baik, dan aplikasi yang luas di stasiun pangkalan dan peralatan komunikasi besar.
Konektor BNC memiliki desain bayonet, memungkinkan penyisipan dan pelepasan cepat tanpa alat, cocok untuk skenario yang memerlukan pembongkaran yang sering tetapi dengan ketahanan guncangan yang relatif lemah.
Konektor SMB menggunakan struktur plug-in, ringkas dan mudah dihubungkan, disukai oleh elektronik konsumen dan peralatan medis.
Metode koneksi yang berbeda memiliki kelebihan dan kekurangan masing-masing:
Koneksi berulir (misalnya, tipe-N, SMA) aman dan tahan guncangan, cocok untuk lingkungan yang kompleks seperti pengaturan luar ruangan dan industri.
Koneksi bayonet (misalnya, BNC) menawarkan pengoperasian cepat dan penghematan waktu.

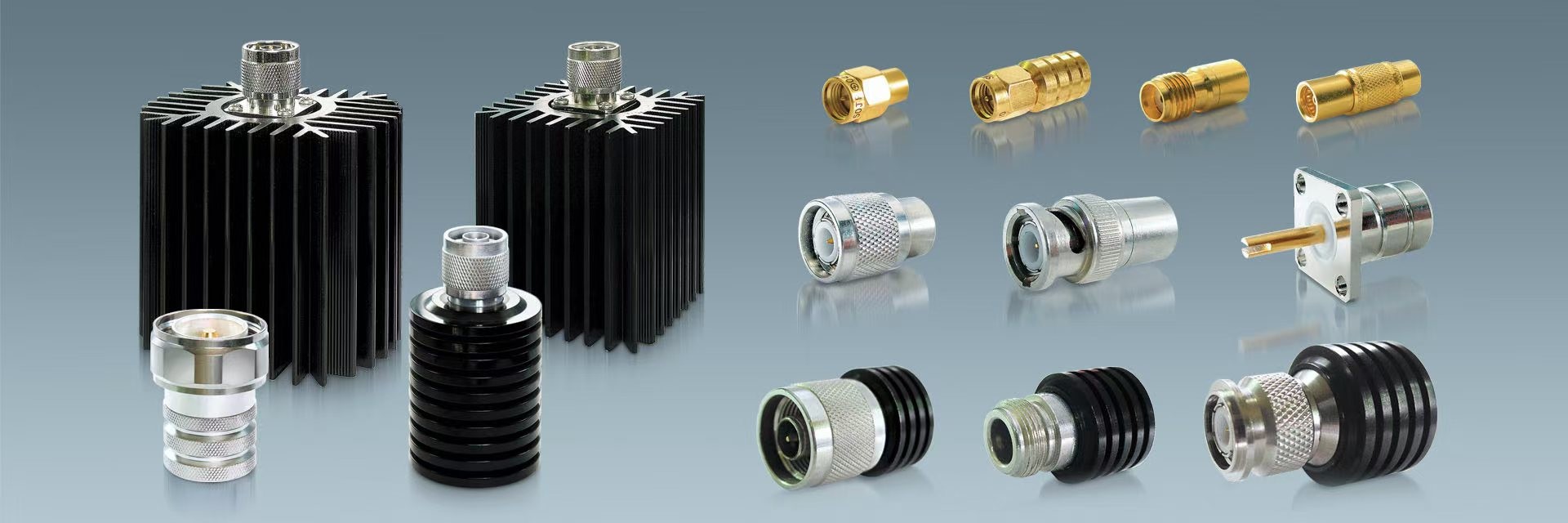

Koneksi push-on (misalnya, SMB, MMCX) sangat nyaman, beradaptasi dengan perangkat kecil dengan persyaratan tinggi untuk ruang dan kecepatan pemasangan.
Pemilihan harus menyeimbangkan kenyamanan dan stabilitas berdasarkan lingkungan pengoperasian peralatan dan frekuensi pemasangan.
3. Ukuran dan Berat: Beradaptasi dengan "Kode Spasial" Peralatan
Karena tren peralatan menuju miniaturisasi dan desain ringan, ukuran dan berat konektor telah menjadi pertimbangan utama. Konektor diklasifikasikan menjadi empat kategori berdasarkan ukuran:
Tipe standar (misalnya, UHF, tipe-N): Ukuran besar dengan kekuatan mekanik tinggi, cocok untuk peralatan industri besar dan stasiun pangkalan luar ruangan dengan batasan ruang rendah.
Ukuran kecil (misalnya, BNC, TNC): Menyeimbangkan kinerja dan kekompakan, umumnya digunakan dalam terminal komunikasi kecil dan menengah serta instrumen pengujian.
Ukuran ultra-kecil (misalnya, SMA, SMB, 3,5mm): Kompak, berfungsi sebagai "konfigurasi standar" untuk ponsel, modul komunikasi satelit, dan instrumen portabel.
Ukuran mikro (misalnya, 2,92mm, 2,4mm, 1mm): Sangat tipis, beradaptasi dengan instrumen presisi seperti perangkat gelombang milimeter dan sensor mikro, memainkan peran penting dalam bidang dirgantara dan medis kelas atas.
Pemilihan harus secara akurat mencocokkan ruang internal peralatan, menghindari kesulitan pemasangan karena konektor berukuran besar atau pengorbanan kinerja dari pengejaran miniaturisasi yang berlebihan.
4. Bahan dan Pelapisan: Jaminan Ganda Daya Tahan dan Konduktivitas
Bahan dan pelapisan konektor secara langsung memengaruhi masa pakai, konduktivitas, dan ketahanan korosinya.
Bahan cangkang: Sebagian besar tembaga, baja tahan karat, dan logam lainnya, memberikan kinerja pelindung yang baik terhadap interferensi elektromagnetik eksternal sambil memastikan kekuatan mekanik yang cukup untuk menahan penyisipan/pelepasan harian dan dampak lingkungan.
Konduktor bagian dalam: Terutama tembaga kemurnian tinggi, memastikan transmisi arus yang lancar dan mengurangi hilangnya sinyal.
Bahan isolasi: Polytetrafluoroethylene (PTFE) lebih disukai karena sifatnya yang rendah dan isolasi tinggi, secara efektif mencegah kebocoran sinyal dan beradaptasi dengan skenario frekuensi tinggi.
Dalam hal pelapisan:
Konduktor tengah sering dilapisi emas atau perak: Pelapisan emas menawarkan resistansi rendah dan ketahanan korosi, mempertahankan kinerja yang stabil bahkan setelah penggunaan jangka panjang, cocok untuk produk militer dan peralatan dirgantara; pelapisan perak memberikan konduktivitas yang unggul tetapi rentan terhadap oksidasi, digunakan dalam peralatan komersial yang sensitif terhadap biaya dan beroperasi di lingkungan kering.
Pelapisan konduktor luar terutama berlapis nikel atau berlapis emas: Pelapisan nikel memenuhi persyaratan ketahanan korosi dasar, sementara pelapisan emas selanjutnya meningkatkan kinerja listrik dan ketahanan terhadap lingkungan yang keras, beradaptasi dengan skenario yang kompleks seperti kondisi laut dan suhu tinggi.
5. Kemampuan Beradaptasi Lingkungan: Kemampuan Hardcore untuk Mengatasi Skenario Kompleks
Kondisi lingkungan sangat bervariasi di berbagai skenario aplikasi, yang mengharuskan konektor memiliki ketahanan lingkungan yang sesuai.
Untuk lingkungan bersuhu tinggi seperti dekat tungku bersuhu tinggi industri dan pinggiran mesin dirgantara, konektor dengan rentang suhu pengoperasian yang luas (misalnya, -65℃~200℃) harus dipilih untuk menghindari deformasi material dan kegagalan kinerja karena suhu tinggi.
Untuk lingkungan yang keras dengan kelembaban, debu, dan semprotan garam (misalnya, stasiun pangkalan luar ruangan, peralatan laut), konektor dengan tingkat perlindungan IP67 atau IP68 lebih disukai untuk mencegah kelembaban dan kotoran masuk dan memastikan pengoperasian yang stabil jangka panjang.

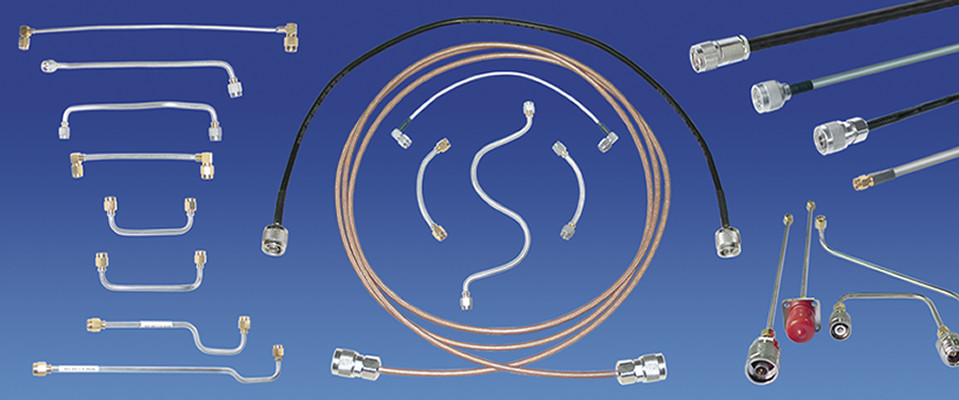

6. Pencocokan Kabel dan Keandalan: Transmisi Sinyal yang Sempurna
Tingkat pencocokan antara konektor dan kabel secara langsung menentukan kualitas transmisi sinyal.
Pertama, pastikan konektor kompatibel dengan jenis kabel; misalnya, konektor SMA sangat cocok dengan kabel umum seperti RG316 dan RG405.
Kedua, diameter luar kabel harus konsisten dengan rentang penjepitan konektor untuk menghindari kontak yang buruk karena ketidakcocokan ukuran.
Yang paling penting, impedansi kabel harus cocok dengan impedansi konektor (umumnya 50Ω, 75Ω); jika tidak, refleksi sinyal akan terjadi, meningkatkan kerugian.
Mengenai keandalan dan masa pakai, konektor dari standar yang berbeda sangat bervariasi:
Konektor standar militer (misalnya, diproduksi sesuai MIL-C-39012) mengadopsi komponen semua-tembaga, isolasi PTFE, dan pelapisan emas internal/eksternal, mendukung ribuan penyisipan dan pelepasan dengan kinerja yang stabil dan andal, menjadikannya "pilihan pertama" untuk peralatan dirgantara dan militer.
Konektor standar komersial lebih hemat biaya tetapi kurang andal, mendukung ratusan penyisipan dan pelepasan, cocok untuk elektronik konsumen dan peralatan rumah tangga dengan persyaratan masa pakai yang rendah.
II. Referensi Pemilihan Cepat: Perbandingan Frekuensi dan Ukuran untuk Penguncian Target Cepat
Untuk membantu dengan cepat menyaring konektor yang sesuai, kami telah menyusun frekuensi pengoperasian maksimum, ukuran, dan skenario aplikasi inti dari konektor umum untuk pencocokan sesuai permintaan:
Jenis Konektor
Frekuensi Operasi Maksimum
Ukuran
Skenario Aplikasi Inti
Tipe-N
11GHz
Standar
Stasiun pangkalan, peralatan komunikasi besar, instrumen luar ruangan
BNC
4GHz
Kecil
Peralatan pemantauan, terminal komunikasi kecil, instrumen pengajaran
TNC
11GHz
Kecil
Komunikasi yang dipasang di kendaraan, peralatan kontrol industri
SMA
18GHz
Ultra-kecil
Router, modul komunikasi satelit, instrumen pengujian portabel
SMB
4GHz
Ultra-kecil
Elektronik konsumen, peralatan medis, modul Bluetooth
SMC
10GHz
Ultra-kecil
Elektronik otomotif, sensor kecil
3.5mm
34GHz
Ultra-kecil
Instrumen pengujian kelas atas (misalnya, penganalisis spektrum)
2.92mm (Tipe-K)
40GHz
Mikro
Komunikasi gelombang milimeter, pengujian dirgantara
2.4mm
50GHz
Mikro
Pemrosesan sinyal frekuensi tinggi, komunikasi satelit
1.85mm
60GHz
Mikro
Radar gelombang milimeter, peralatan medis kelas atas
1mm
110GHz
Mikro
Instrumen pengujian frekuensi yang sangat tinggi, komunikasi kuantum
III. Rima Pemilihan: Mudah Memahami Logika Inti
Pemilihan frekuensi tinggi memiliki trik: pertama periksa frekuensi untuk menentukan rentang;
Cocokkan struktur mekanik dengan skenario, memastikan kenyamanan dan stabilitas;
Sesuaikan ukuran dengan jenis peralatan, dengan ukuran kecil dan mikro yang sangat indah;
Bahan dan pelapisan tahan terhadap lingkungan, tidak khawatir tentang kelembaban dan suhu tinggi;
Impedansi kabel harus konsisten untuk transmisi sinyal tanpa kerugian;
Keandalan dan masa pakai bergantung pada standar, memilih militer atau komersial sesuai kebutuhan;
Lihat tabel untuk pencocokan cepat, mencapai pemilihan yang tepat dengan efisiensi tinggi!
Baik itu pembangunan stasiun pangkalan di bidang komunikasi, kalibrasi instrumen dalam pengujian dan pengukuran, atau penelitian dan pengembangan peralatan di bidang dirgantara, pemilihan konektor koaksial RF frekuensi tinggi secara langsung berkaitan dengan keberhasilan proyek. Menguasai metode pemilihan ilmiah dan memilih konektor yang sesuai dapat memastikan transmisi sinyal yang lebih stabil dan pengoperasian peralatan yang lebih andal, menjaga inovasi teknologi dan pengembangan di berbagai industri!
Konektor TNC: Standar yang Dapat Diandalkan untuk Aplikasi RF
Konektor TNC, singkatan dariNeill Concelman dengan benang, merupakan salah satu solusi yang paling kuat dan andal dalam keluarga konektor koaksial RF. Tidak seperti konektor gaya bayonet, TNC menggunakan mekanisme kopling berujung,yang memastikan penyesuaian yang aman bahkan di lingkungan yang terkena getaranKeuntungan desain ini membuatnya sangat cocok untuk aplikasi di mana stabilitas sinyal dan daya tahan mekanik sangat penting.
TNC Male RF Coaxial Connector Type Straight, yang ditawarkan oleh Sipu RF dirancang sesuai dengan standar yang diakui secara internasional, termasuk MIL-C-39012 dan IEC 60169-17.Kepatuhan tersebut menjamin tidak hanya kinerja listrik yang dapat diandalkan tetapi juga interchangeability dengan produk internasional yang sebanding, yang merupakan faktor penting dalam rantai pasokan global. Konektor mendukung rentang frekuensi yang luas yang membentang dari DC hingga 11 GHz,Dengan demikian memenuhi persyaratan baik sistem komunikasi tradisional dan aplikasi frekuensi tinggi modern.
Dari sudut pandang teknis, konektor mempertahankan impedansi karakteristik 50 ohm dan menunjukkan stabilitas listrik yang sangat baik dengan VSWR 1,3 atau kurang.Ini juga tahan tegangan dielektrik hingga 1500 V dan memberikan resistensi isolasi lebih dari 5000 MΩ, memastikan keamanan dan kinerja dalam kondisi yang menuntut.yang penting untuk meminimalkan degradasi sinyal pada frekuensi yang diperpanjangSecara mekanis, konektor dibangun untuk bertahan minimal 500 siklus kawin, mencerminkan kesesuaiannya untuk pengujian laboratorium dan penyebaran lapangan.
Pemilihan bahan lebih meningkatkan kinerja dan umur panjang. konduktor pusat terbuat dari kuningan dengan plating emas untuk mengoptimalkan konduktivitas dan mengurangi risiko korosi,sementara isolasi menggunakan PTFE untuk sifat dielektrik yang sangat baik dan stabilitas termalKonduktor luar adalah kuningan bernikel, menawarkan kekuatan mekanik dan ketahanan terhadap keausan, dan cincin penyegelan karet silikon memastikan perlindungan lingkungan untuk penggunaan di luar ruangan.
Aplikasi praktis dari konektor TNC mencakup peralatan komunikasi seluler, antena, sistem navigasi, teknologi radar,dan sistem RF umum di mana keandalan tidak dapat dikompromikanBaik dalam telekomunikasi sipil atau instalasi tingkat pertahanan, konektor TNC terus berfungsi sebagai standar industri untuk koneksi RF yang stabil dan berujung.
Sipu RF berkomitmen untuk menyediakan solusi TNC standar dan disesuaikan.dan konfigurasi polaritas terbalik untuk memenuhi berbagai kebutuhan teknikDengan sertifikasi ISO9001, RoHS, dan CE, konektor kami menggabungkan standar kualitas global dengan kemampuan manufaktur yang fleksibel.
Untuk insinyur dan profesional pengadaan yang mencari konektivitas RF yang andal,Konektor TNCdi Sipu RF, kami berusaha untuk memastikan bahwa setiap konektor tidak hanya memenuhi tetapi melampaui harapan untuk kinerja, daya tahan,dan kompatibilitas di lingkungan RF yang menuntut saat ini.
Pelajari lebih lanjut diwww.connector-rf.com|sipu@connector-rf.com
Konektor Kecil, Performa Besar — Temukan J30J Micro-D Kami
Ketika ruang terbatas tetapi kinerja tidak dapat dikompromikan,J30J Micro-D konektormemberikan keandalan dan kepadatan yang luar biasa untuk elektronik presisi. dirancang untuk lingkungan yang menuntut, memastikan kinerja yang konsisten dalam aplikasi di mana setiap milimeter penting.
J30J Micro-D menonjol karena bentuk persegi panjangnya yang kompak dan tinggi, menawarkan konfigurasi hingga 51 pin.membuatnya ideal untuk aplikasi misi-kritis. Kontak berlapis emas menjaga koneksi yang aman, kehilangan rendah, memastikan integritas sinyal dari waktu ke waktu. untuk fleksibilitas maksimum J30J mendukung perakitan kabel fleksibel dan kustomisasi,memungkinkan insinyur untuk menyesuaikan solusi untuk kebutuhan khusus merekaIni juga sesuai dengan standar MIL-DTL-83513, memastikan kompatibilitas untuk sistem kritis (penggunaan non-pertahanan).
Konektor ini telah menjadi pilihan yang tepercaya di berbagai industri. Ini banyak digunakan dalam otomatisasi industri, elektronik kelas aerospace, sistem pengujian dan pengukuran, instrumen ilmiah,dan robotikaApakah Anda mengembangkan perangkat laboratorium, modul kontrol drone, atau platform tertanam misi-kritis,J30J Micro-D menawarkan kinerja dan keandalan yang dibutuhkan untuk berhasil.
PadaSipu RF, kami menyediakan tidak hanya konektor, tetapi konektor lengkap dan solusi perakitan kabel yang disesuaikan dengan aplikasi Anda.dan ISO9001, kami memastikan bahwa setiap solusi memenuhi standar tertinggi.
Hubungi kami hari ini untuk sampel, spesifikasi rinci, atau untuk mendiskusikan bagaimana J30J Micro-D dapat meningkatkan proyek Anda berikutnya.www.connector-rf.comuntuk mengeksplorasi lebih banyak solusi interkoneksi kinerja tinggi kami.

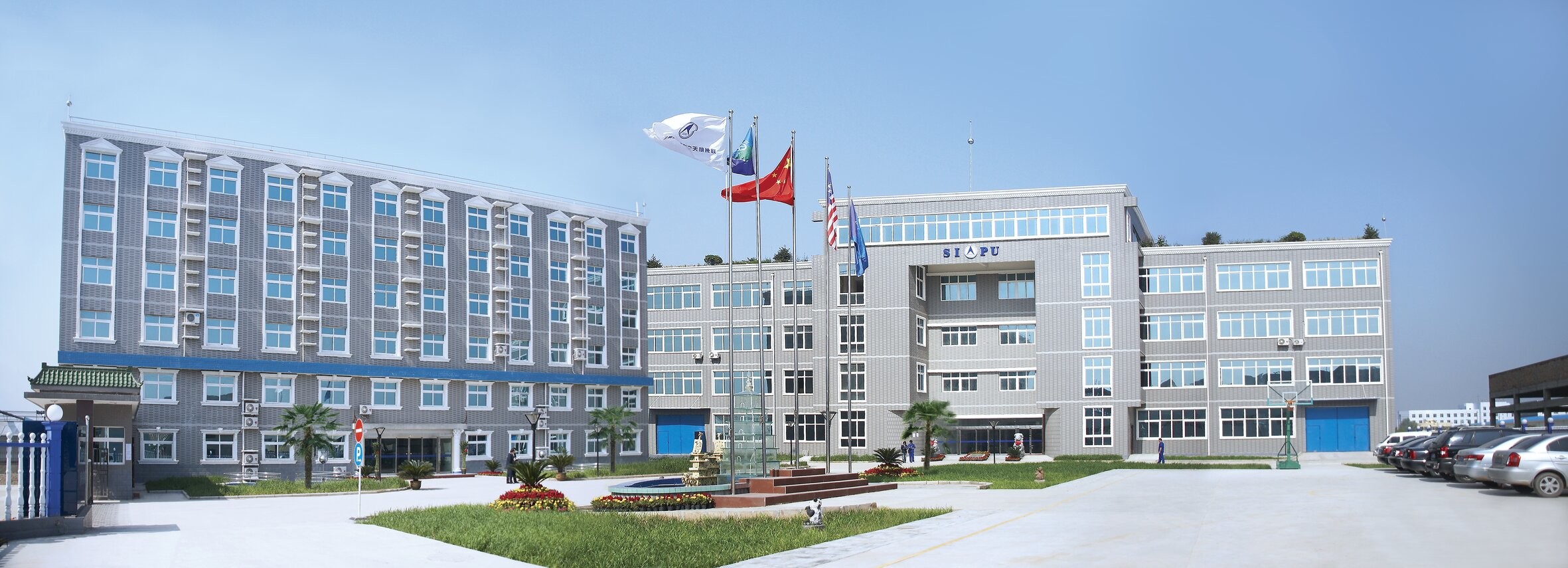

Tentang Xi'an Sipu RF Technology Co., Ltd.
